核心结构与功能拆解

1. 预处理 / 超滤单元（右侧）

   • 三根白色立式圆柱是超滤膜组件，用于去除水中的胶体、悬浮物、细菌和大分子有机物，是 RO 系统的前处理保护环节。
   • 黑色管路和阀门负责分配原水 / 产水，红色部件是气动或电动阀门，用于自动控制水流路径。

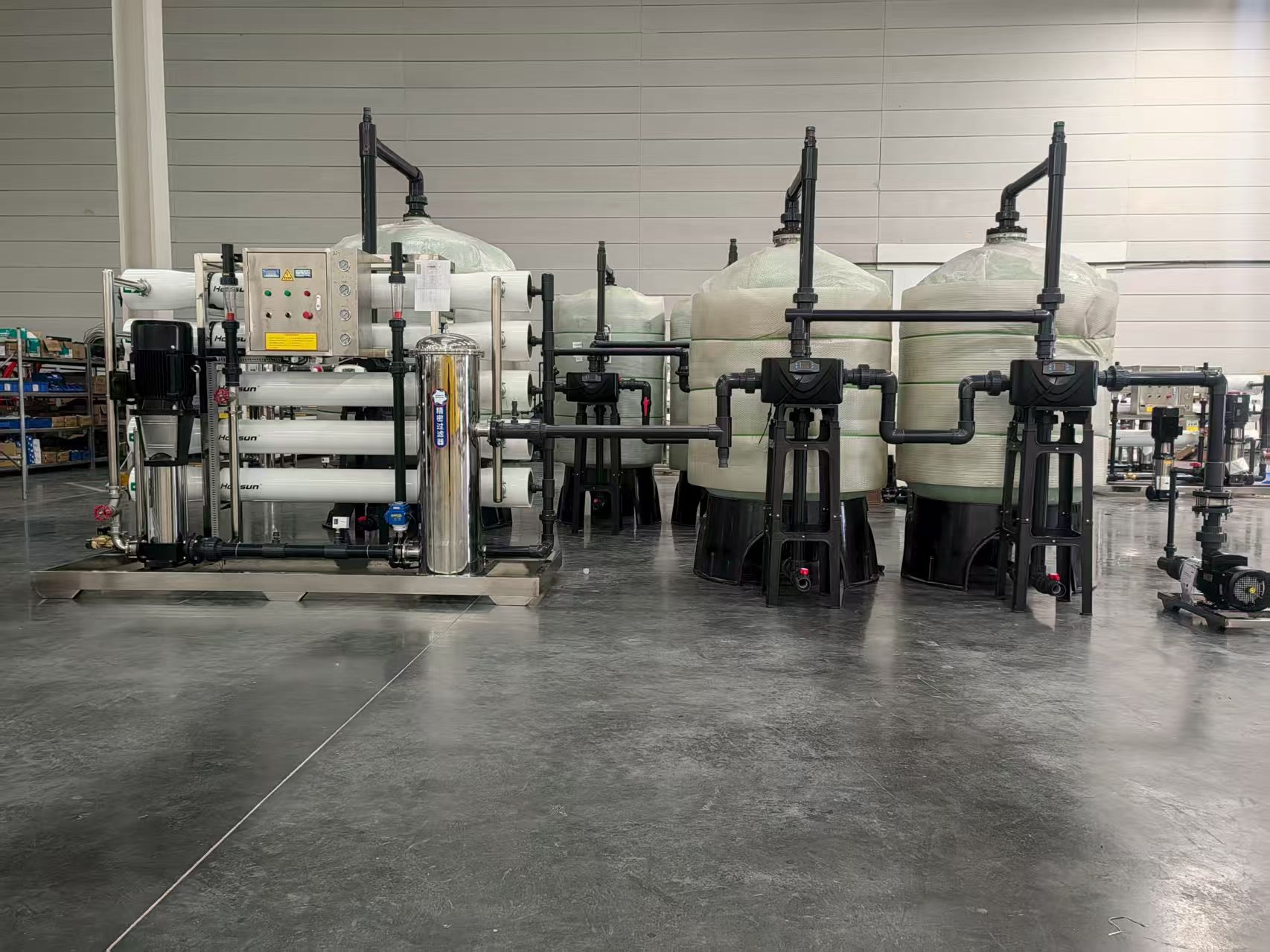

2. 反渗透（RO）主处理单元（左侧）

   • 多层白色卧式圆柱是RO 膜壳，内部装有反渗透膜元件，是整个系统的核心，能去除水中 99% 以上的溶解性盐类、重金属和小分子有机物。
   • 两台不锈钢立式多级泵是高压泵，为 RO 系统提供足够压力，让水分子透过膜，实现脱盐净化。
   • 下方还有小型增压泵，用于原水输送或循环。

3. 框架与管路系统

   • 整体由不锈钢框架集成，方便运输和现场安装。
   • 管路分为原水进水管、产水管、浓水（废水）管和清洗管路，阀门、压力表、传感器等元件用于监控和调节水质、压力与流量。
